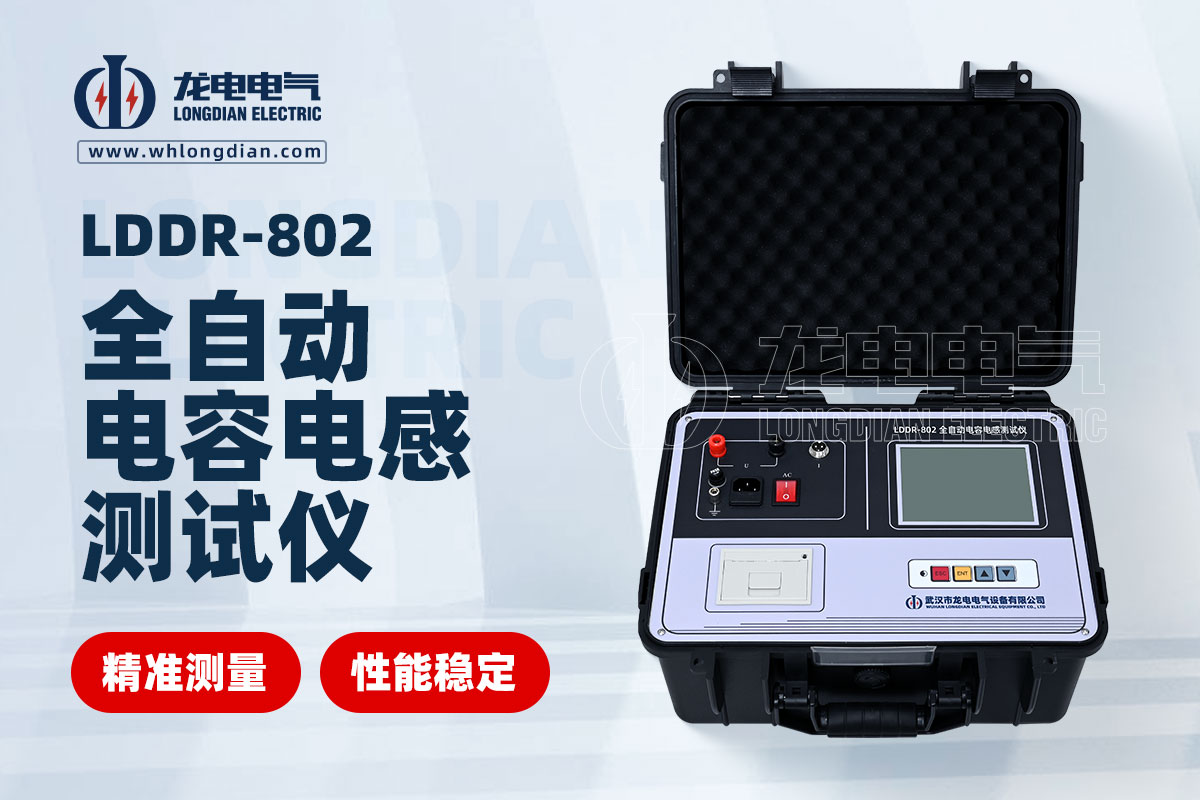

在電力系統的無功補償、濾波回路以及各種電力電子設備中，電容和電感是至關重要的元件。它們的性能直接關系到電網的電能質量、線路損耗和設備安全。電容電感測試儀就是專門用于測量這些元件各項電氣參數的便攜式診斷工具。要正確使用它，必須理解以下核心名詞。

一、 核心測量對象

電容器 (Capacitor)

◆ 定義： 一種存儲電荷和電能的被動電子元件。在電力系統中，主要用于無功補償（提高功率因數）和諧波濾波。

◆ 電力應用典型： 并聯電容器組、濾波電容器。

電抗器 (Reactor) / 電感器 (Inductor)

◆ 定義： 一種能將電能以磁場形式存儲的被動元件。它對交流電有阻礙作用（感抗）。在電力系統中，用于限流、濾波、與電容構成諧振回路。

◆ 電力應用典型： 限流電抗器、濾波電抗器、消弧線圈。

二、 核心測量參數

電容值 (Capacitance)

◆ 定義： 衡量電容器儲存電荷能力的物理量。基本單位是法拉 (F)，電力電容常用微法 (μF) 或納法 (nF)。

◆ 解讀： 電容值是判斷電容器是否老化、鼓包、干枯或擊穿的核心參數。實測值與額定值偏差過大（如超過±5%）則表明性能異常。

電感值 (Inductance)

◆ 定義： 衡量電感器產生電磁感應能力的物理量。基本單位是亨利 (H)，常用毫亨 (mH) 或微亨 (μH)。

◆ 解讀： 電感值變化可能意味著線圈存在匝間短路或磁芯性能變化。

損耗因數 (Loss Factor) / 介質損耗角正切 (tanδ)

◆ 定義： 電容器內部功率損耗與無功功率之比。它是一個比值，沒有單位，通常值很小。

◆ 解讀： 這是判斷電容器絕緣介質品質優劣的關鍵指標。tanδ值增大會導致電容器發熱嚴重，加速老化，甚至引發熱擊穿。一個tanδ值超標的電容器，即使電容值正常，也是危險的。

等效串聯電阻 (ESR, Equivalent Series Resistance)

◆ 定義： 一個理想電容器等效電路中，串聯的等效電阻值。它包含了電容極板、引線的電阻和介質損耗的等效電阻。

◆ 解讀： 與tanδ相關，ESR過高同樣意味著損耗大、發熱嚴重。在高頻電路中尤為重要。

品質因數 (Q Factor, Quality Factor)

◆ 定義： 對于電感器，是感抗與等效串聯電阻之比（Q = XL / ESR）。它是衡量電感器“純度”的指標，Q值越高，損耗越小。

◆ 與tanδ的關系： 對于電容器，品質因數 Q = 1 / tanδ。

三、 測試方法與技術相關術語

并聯模式 (Parallel Mode) 與串聯模式 (Series Mode)

◆ 定義： 儀器內部對元件建模的等效電路方式。

◆ 區別：

并聯模式： 更適合測量高阻抗元件，如高值電阻、小容量電容的損耗。測量電容的損耗因數值時常用此模式。

串聯模式： 更適合測量低阻抗元件，如電感、大容量電容。測量電感值和Q值時常用此模式。

◆ 現代智能儀器能自動選擇最佳模式。

測試頻率 (Test Frequency)

◆ 定義： 儀器輸出用于測量信號的頻率。

◆ 重要性： 元件的參數（尤其是電感值和電容的ESR）會隨頻率變化。為了模擬實際工況，測試頻率應盡可能接近元件的工作頻率。電力電容通常用100Hz或工頻50Hz/60Hz進行測試。

測試電壓 (Test Voltage)

◆ 定義： 儀器施加到被測元件兩端的信號電壓。

◆ 重要性： 較高的測試電壓有助于發現低電壓下無法察覺的絕緣缺陷，但需在安全范圍內。

四、 電力行業特定應用

無功補償裝置 (Reactive Power Compensation Device)

◆ 定義： 由電容器、電抗器、投切開關等組成，用于補償感性負載（如電機）消耗的無功功率，提高功率因數的裝置。

◆ 測試必要性： 定期測試補償電容柜中的電容和電抗器，是保證補償效果、防止諧振、確保設備安全運行的必要措施。

三相電容測試 (Three-Phase Capacitor Testing)

◆ 定義： 一些高級測試儀支持同時測量三相電容器（如三角形接法的補償電容），并直接顯示三相電容值的不平衡率。

◆ 優勢： 極大地提高了現場測試效率，并能直觀判斷三相設備的一致性。

掌握這些核心名詞，意味著您能超越“測個容量”的初級階段，真正讀懂測試數據背后的含義。通過綜合分析電容值/電感值、損耗因數 (tanδ) 和等效電阻 (ESR) 等參數，可以精準判斷電力電容、電抗器的健康狀態，實現從“事后維修”到“預測性維護”的轉變，有效保障無功補償系統的穩定運行，提升電網電能質量。
